Visualisierung
Farbkonzept
Die Darstellungen bei den hier gezeigten Prozessbildern sind eine Möglichkeit von vielen Varianten. Die Darstellungen werden immer kundenspezifisch umgesetzt. Allerdings hat sich das folgende Farbkonzept, das auch hier verwendet wird, bewährt:
| Meldung | Messstelle | |||||
| Rot: | Störung/Alarm (Gekommen) | Rot: | Störung/Alarm (Grenze) | |||
| Gelb: | Warnung (Gekommen) | Gelb: | Warnung (Grenze) | |||
| Grün: | OK (Gegangen) | Grün: | Ok, hat ausgelöst | |||
| Weiß: | Ok, hat nicht ausgelöst | |||||
| Antrieb | Ventil | |||||
| Rot: | Störung | Rot: | Laufzeitstörung | |||
| Grün: | Ein/In Betrieb | Grün: | Offen | |||
| Weiß: | Aus/Nicht in Betrieb | Weiß: | Geschlossen | |||

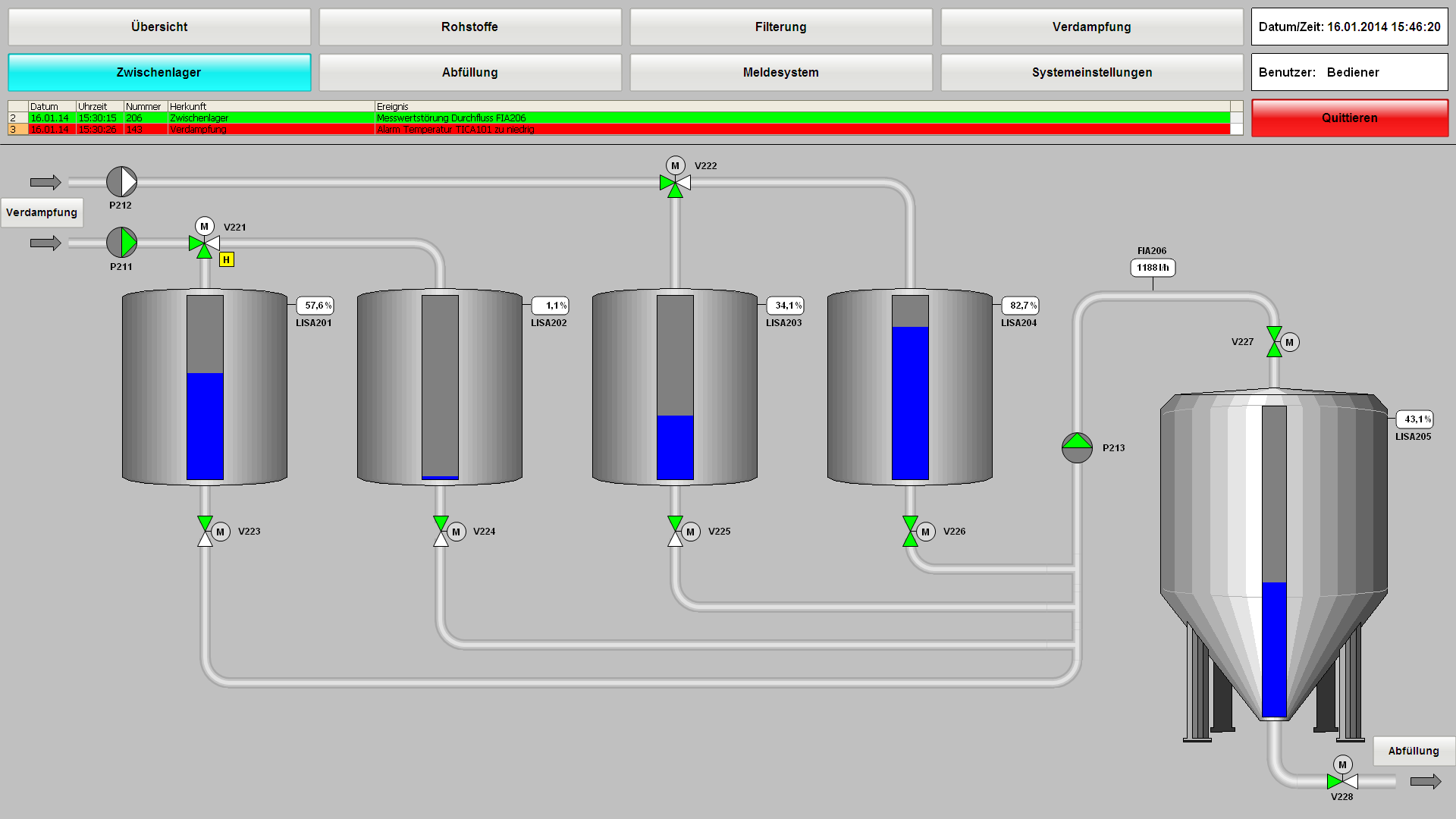

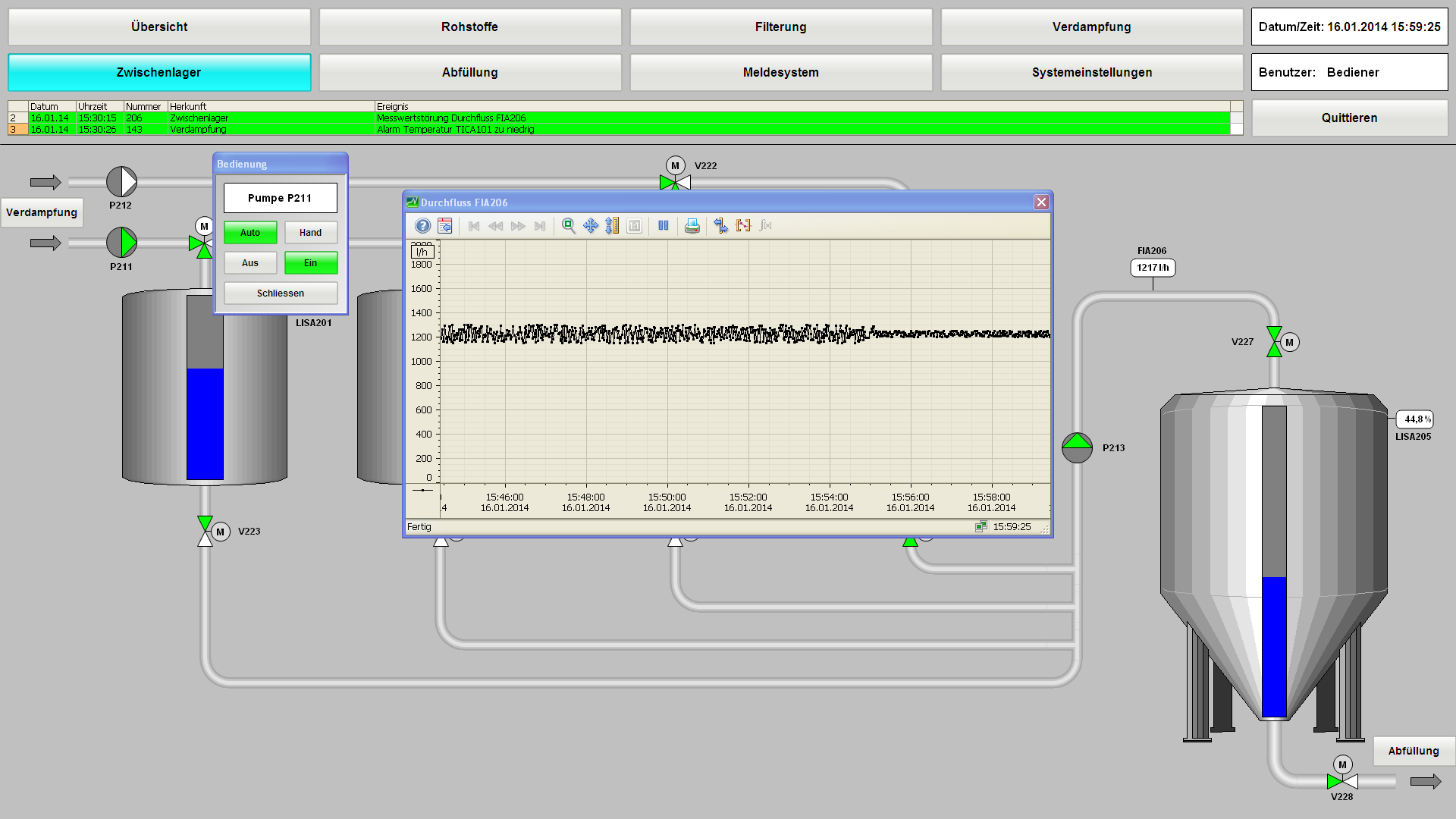

Beispiel-Prozessbilder
Zum Vergrößern das Bild anklicken
Zum Vergrößern das Bild anklicken
Demo-Visualisierung Tank
Mit dem Button können Sie die Pumpe ein- und ausschalten. Die Pumpe befüllt den Tank, solange sie eingeschaltet ist. Das Ventil wird abhängig von den beiden Füllstandsschaltern automatisch geöffnet und geschlossen.
Demo-Visualiserung Dosierung
Mit dem Button können Sie die Dosierung ein- und ausschalten. Ein leerer Karton wird unter die Dosierung gefahren und befüllt. Nachdem Befüllen wird der volle Karton abtransportiert und ein neuer leerer Karton wird unter die Dosierung gefahren.
